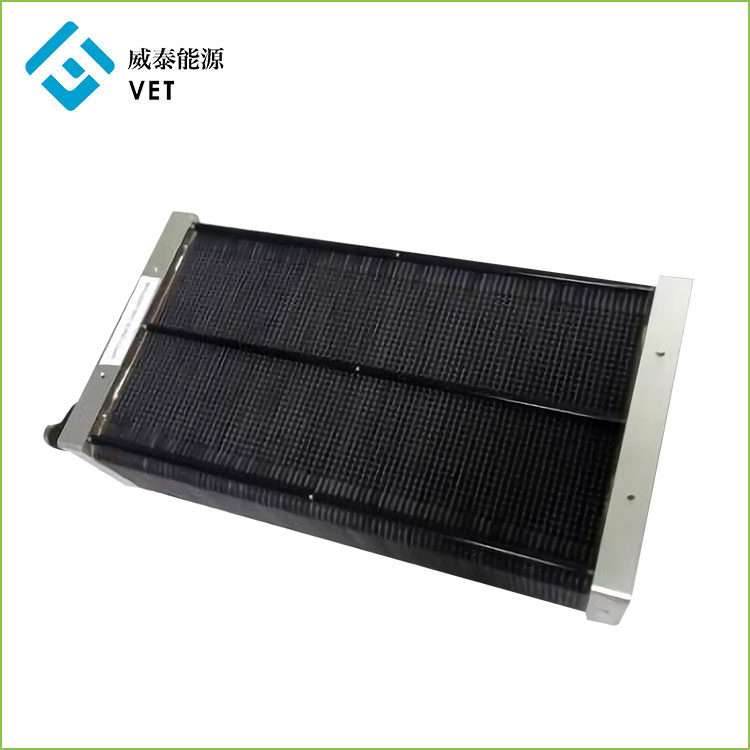

1700W въздушно охлаждане на горивни клетки за UAV

Vet Energy е един от известните в Китай 1700W въздушно охлаждане на горивни клетки за производители и доставчици на UAV. Нашата фабрика е специализирана в производството на 1700W въздушно охлаждане на горивни клетки за UAV. Ние се придържаме към принципа за ориентация на качеството и приоритет на клиента, искрено приветстваме вашите писма, обаждания и разследвания за бизнес сътрудничество.

Изпратете запитване

Описание на продукта

CHIVET е един от известните горивни клетки с въздушно охлаждане 1700W в Китай за производители и доставчици на UAV.

Този комплект водородни горивни клетки за UVA се отличава с плътност на мощността 888w/kg.

Нашите леки модули с горивни клетки с висока мощност на UAV позволяват на клиентите да заобиколят ограниченията на традиционната технология за батерии, значително удължавайки времето за полет и обхвата на дрона, като същевременно произвеждат чиста постоянна мощност в здрав и лек пакет

Нашите модули за захранване с горивни клетки (FCPM) за дронове са идеални за широк спектър от професионални търговски приложения, включително офшорна инспекция, търсене и спасяване, въздушна фотография и картографиране, прецизно земеделие и др.

1700W въздушно охлаждане на горивни клетки за UAV

1. Въведение на продукта

â€¢Този комплект с водородни горивни клетки за UVA се отличава с плътност на мощността 888w/kg.

â€¢Работа на сух водород и околния въздух

â€¢ Здрава метална конструкция с пълна клетка

â€¢ Идеален за хибридизация с батерия и/или суперкондензатори

â€¢ Доказана издръжливост и надеждност за

â€¢ Множество опции за конфигурация, осигуряващи модулни и мащабируеми решения

â€¢ Обхват от опции за стека, за да отговарят на различни изисквания за приложение

â€¢ Нисък топлинен и акустичен подпис

• Възможни последователни и паралелни връзки

1700W система с въздушно охлаждане на горивни клетки

Системата на горивните клетки включва: стек, блок за управление на мощността, вентилатор, електромагнитен клапан, температурен сензор, сензор за температура и влажност и софтуер за управление

Диаграма на системата на горивните клетки с въздушно охлаждане 1,7kw

Структурна схема на системата горивни клетки

2. Параметър на продукта (спецификация)

2.1 Параметър на стека на горивните клетки с въздушно охлаждане 1700 W
Този комплект горивни клетки се отличава с плътност на мощността 888w/kg. Може да се използва при леки приложения с ниска консумация на енергия или на преносим източник на захранване. Малкият размер не го ограничава до малки приложения. Множество стекове могат да бъдат свързани и мащабирани чрез нашата собствена BMS технология, за да поддържат приложения с висока консумация на енергия.

H-48-1700 Параметри
Изходни параметри	Оценена сила		1700W
	Номинално напрежение		51V
	Номинален ток		33А
	Диапазон на DC напрежение		43-85V
	Ефективност		â‰¥50%
Параметри на горивото	H2 Чистота		â‰¥99,99% ï¼ˆCOï¼œ1PPM)
	H2 налягане		0,045ï½ž0,07Mpa
	H2 Консумация		21,6 л/мин
Параметри на околната среда	Работна температура на околната среда.		-5ï½ž45â„ƒ
	Работна влажност на околната среда		10%ï½ž95%
	Температура на околната среда при съхранение.		-10ï½ž75â„ƒ
	шум		â‰¤55 [email protected]
Физически параметри	FC Stack	24,1(Д)14,9(Ш)6,9(В)	FC Stack	2,2 кг
	Размери ¼ˆсм)		Тегло (кг)
	Система	24,1(Д)14,9(Ш)229(В)	Система	4 кг
	Размериï¼ˆcmï¼‰		Теглоï¼ˆkgï¼‰	ï¼ˆвключително вентилатори и BMSï¼‰
	Плътност на мощността	686W/L	Плътност на мощността	888W/KG
	по обем		по Тегло

1.7kw поляризационна крива на стека

2.2 Компоненти на системата на горивните клетки

2.2.1 Ключови спомагателни компоненти (BMS) - Система за управление на горивните клетки

Специалната система за управление на захранването за UAV стек, захранван с водород, може да реализира дистанционно управление и получаване на информация от системата с горивни клетки. може да бъде интелигентен хибрид с вторична батерия, както и адаптивно зареждане за вторична батерия. Това е основна технология в областта на приложението на батериите с горивни клетки.

2.2.1 Стандартни параметри на системата за управление на горивни клетки Chivet2022

производителност вход	Максимален входен ток в края на FC		80А
	Максимално входно напрежение в края на FC		80V
	Максимален входен ток на края на хибридната батерия		80А
	Максимално входно напрежение на края на хибридната батерия		80V
	Четириканален вход за температура		-60℃-150℃
	Едноканален вход за температура и влажност на околната среда		-60℃-150℃,RH30ï½ž100%
	Двуканален входен край за налягане		0-100MPa
	Край на приемане на двуканален импулсен сигнал		Използва се за измерване на скоростта на вентилатора или помпата
Изходна производителност	Хибриден изходен ток		Максимум 80А за продължителна работа, моментална пикова стойност 150A (5 минути)
	Максимално напрежение на хибридния изходен край		80V
	Два PWM изхода за регулиране на ширината на импулса		0 ~ 100% регулиране на скоростта, контрол на охлаждащия въздух Вентилатор или охлаждаща циркулационна помпа.
	Една изходна мощност за овлажняване		Напрежение 5V, максимален ток 5A
	Изходна мощност на един вентилатор за охлаждане		Напрежение 12V ~ 36V, максимален ток 10А
	Изходна мощност на една помпа за охлаждаща циркулационна вода		Напрежение 12V ~ 36V, максимален ток 10А
	Изходна мощност на еднопосочен електромагнитен клапан за входящ газ		Напрежение 12V ~ 36V, максимален ток 3A
	Изходна мощност на еднопосочен електромагнитен клапан за изпускане на газ		Напрежение 12V ~ 36V, максимален ток 3A
	Изходна мощност на външно натоварване		Напрежение 12V ~ 36V, максимален ток 6A
	Изходна мощност за управление на полета		Напрежение 12V ~ 48V, максимален ток 3A
	Изходен порт в режим на готовност		Максимален ток 5A
	Два комуникационни порта		485/TTL
Поддържащи софтуерни функции	Дисплей: напрежение на горивната клетка, ток, изходна мощност и температура; Хибриден електрически Напрежение на клетката, разряден ток и изходна мощност; Обща изходна мощност на системата; околен свят Температура и влажност; Скорост на охлаждащия вентилатор; Налягане на резервоара за съхранение на водород и налягане на газа в батерията мощност		Може да се избере адаптивно зареждане с постоянен ток или производителност на горивните клетки, а максималният ток на зареждане е 25A (модулът за зареждане е оборудван с вентилатор за охлаждане)
	Управление: електромагнитни клапани за вход и изход на газ; Вторичен режим на зареждане и зареждане на батерията Текуща стойност, настройка на състоянието на зареждане; Настройка на скоростта на охлаждащия вентилатор и условията за контрол на температурата Фиксирана; Настройка на скоростта на помпата за охлаждаща вода и условията за контрол на температурата; Сензор за налягане на газа
Характеристики на околната среда	Работна температура		-45-60℃
	Влажност на работната среда		0-100%
	Влажност на средата за съхранение		-75℃-75c
Физически параметри	размер		16012045 мм
	Тегло		480гр

2.2.2 Бутилка за съхранение на водород
Работно налягане	35MPa
сила на звука	12 л
размер	D196*L532
тегло	3,85 кг
живот	Надуйте и изпуснете 500 пъти

2.2.3 Соленоиден клапан
Номинално напрежение		DC24V
Номинален ток		120+-15% mA
Диапазон на налягането		0-90Kpa
мощност		<2w
работна температура		0C-55℃
тегло		50гр
живот		Превключете 100 000 пъти

2.2.4 Охлаждащ вентилатор
Оценена сила		57,6w DC48V/1,2A
работна температура		-20℃-70℃
скорост		14900 об/мин
размер		919138 мм
Скорост на потока		5,1 m3/мин
шум		40dB
живот		70000h/40℃

2.2.5 Малък вентилатор за охлаждане на системата за управление
Оценена сила		1,44w DC24V/0,06A
скорост		5000 об/мин
размер		303010 мм
тегло		8гр
шум		16 dB
живот		28000h/40℃

3. Приложение на продукта и принцип на работа

Разработване на захранващ пакет за дрон, който PEM горивна клетка

(Работи при температури между -10 ~ 45ºC)

Нашите модули за захранване с горивни клетки (FCPM) за дронове са идеални за осигуряване на мощност за широк спектър от професионални UAV търговски приложения, включително UAV за офшорна инспекция, UAV за търсене и спасяване, въздушна фотография и картографиране, UAV за прецизно земеделие и други.

Горивните клетки използват електрохимични реакции за производство на електричество без изгаряне. Водородните горивни клетки комбинират водород с кислород от въздуха, отделяйки само топлина и вода като странични продукти. Те са по-ефективни от двигателите с вътрешно горене и за разлика от батериите не се нуждаят от презареждане и ще продължат да работят, докато са снабдени с гориво.

Нашите горивни клетки за дронове са с въздушно охлаждане, като топлината от стека на горивните клетки се отвежда към охлаждащите плочи и се отстранява през канали за въздушен поток, което води до опростено и рентабилно решение за захранване.

Един от основните компоненти на водородната горивна клетка е графитътБиполярна плоча. През 2015 г. VET навлезе в индустрията на горивните клетки с предимствата на производството на графитни биполярни плочи. Основана компания Miami Advanced Material Technology Co., LTD.

След години на изследвания и разработки, ветеринарът разполага с зряла технология за производство на въздушно охлаждане 10w-6000w водородни горивни клетки, UAV водородни горивни клетки 800w-3000w, Що се отнася до най-големия проблем за съхранение на енергия на новата енергия, ние предлагаме идеята, че PEM преобразува електрически енергия във водород за съхранение и водородната горивна клетка генерира електричество с водород. Може да бъде свързан с производство на фотоволтаична енергия и производство на хидроенергия.
